schematic 그리기

3) schematic 그리기





Rotate(Ctrl+R), Mirror(Ctrl+M)

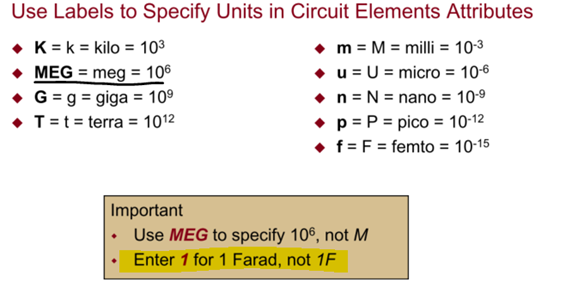

1F은 그냥 1만 입력, 1mega도 1MEG로 입력해야 함





- 최신 datasheet 얻는 방법

ctrl + 마우스 오른쪽 버튼 클릭

당신의 설계를 위한 참조로서 데이터 시트를 다운받기 위해 macromodel의 단축키를 사용하라. (마우스 오른쪽을 누르면 사라짐 )





좀 더 검토해 봐야 할 것

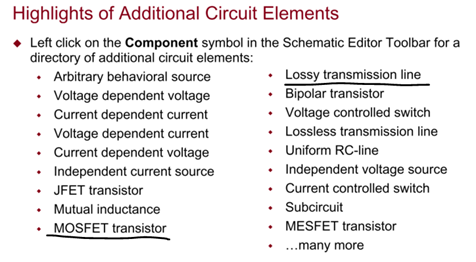

- circuit element database

몇 가지 부품들은 제조사별 특성의 database를 이용할 수 있다.

>R, C, L, Diode, BJT, MOSFET, JFET, 독립전압원, 전류원





- voltage source and load

Edit 할때 DC 전압, 전류 값을 넣기





- 파일 확장자 설명

LTspice filename extensions:[30] ·       asc - schematic. It consists of a netlist based on SPICE text-based commands.[30] ·       asy - electronic symbol shown in a schematic.[30] ·       cir - external netlist input.[30] ·       fft - FFT binary output.[30] ·       lib - model library subcircuits.[31] ·       plt - waveform viewer plot settings.[30] ·       raw - binary output, optional ASCII output.[30] ·       sub - subcircuit.[31] ·       lib / sub / mod / model - device model. While any file extension is allowed, users tend to gravitate towards common ones.[30]
