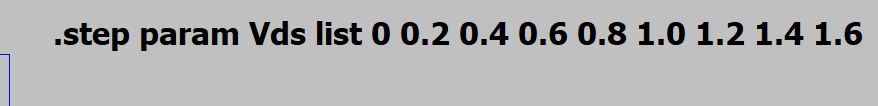

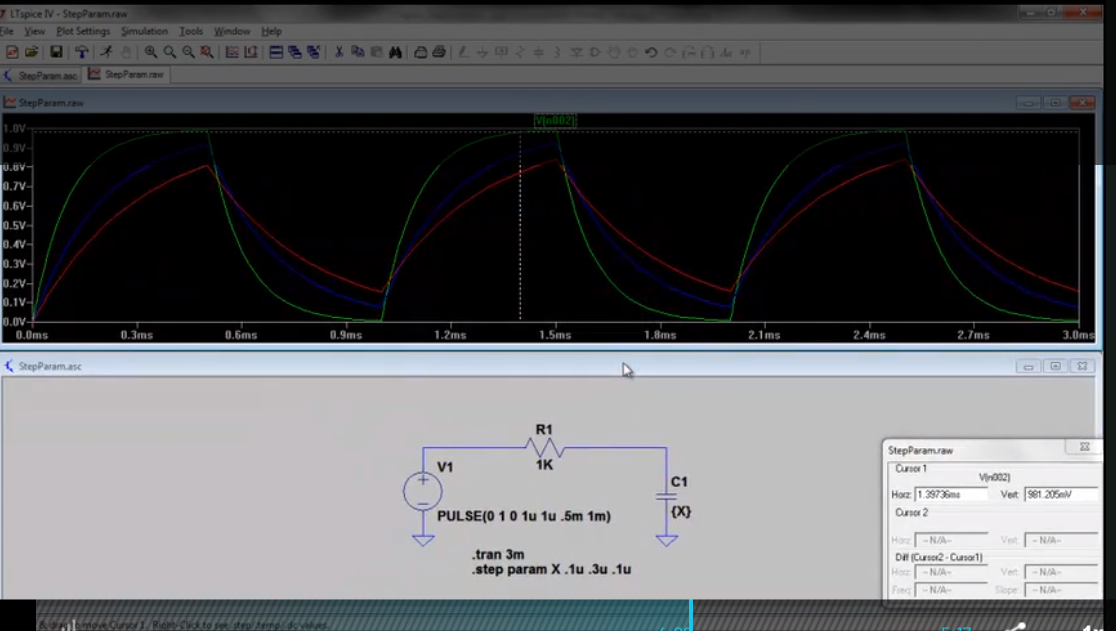

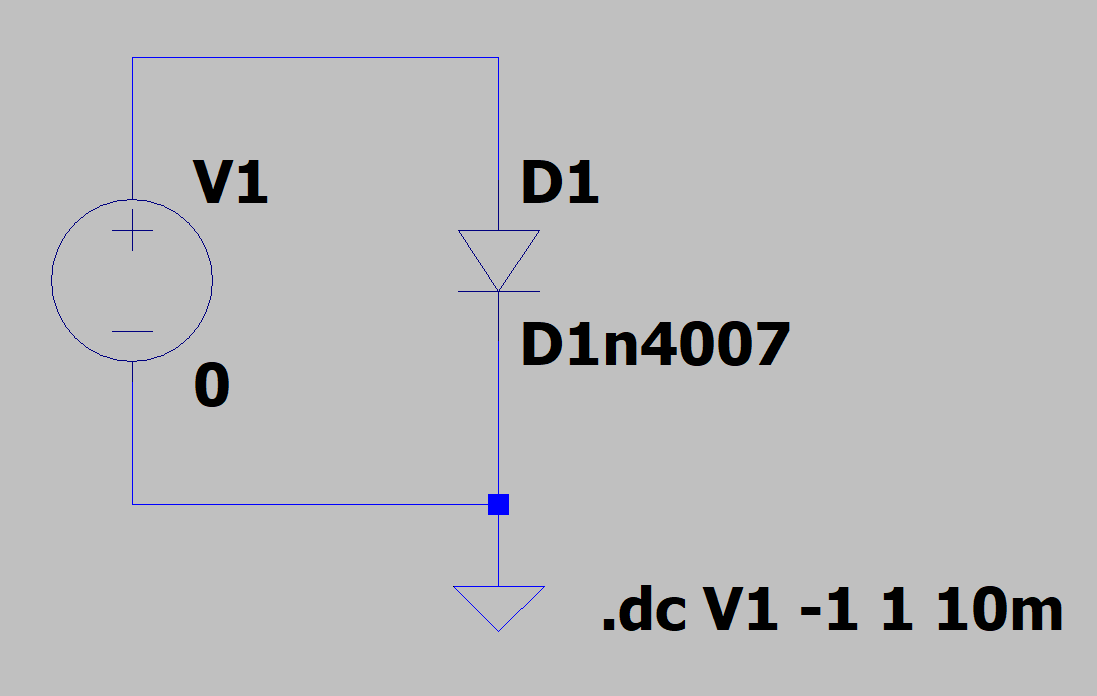

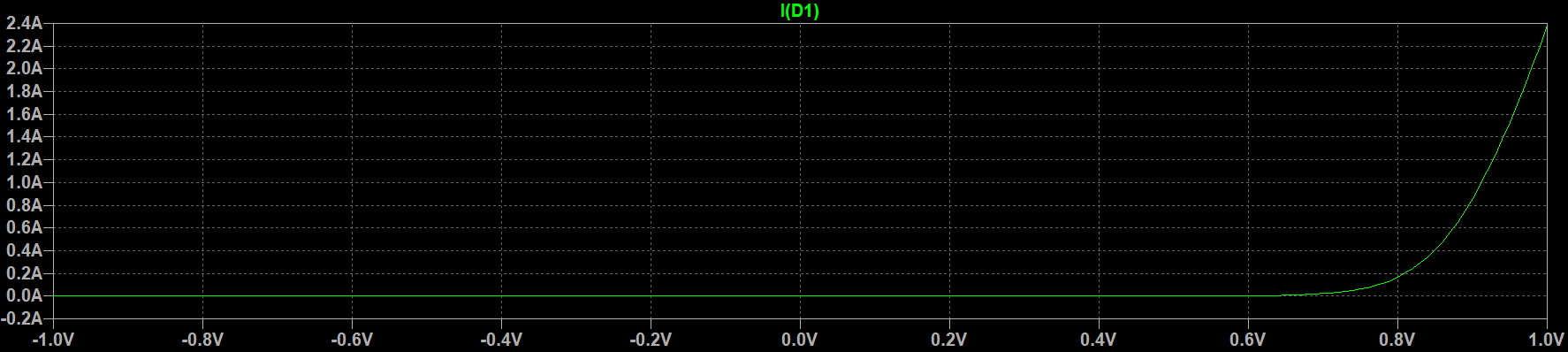

변수 시작, 끝, 증감

Models given as .MODEL statements are for intrinsic SPICE devices like diodes and transistors.

diode, transistor같은 내장된 SPICE device들이다.

Models given by .SUBCKT statements define the component by a collection of circuitry of intrinsic SPICE devices.

내장된 SPICE device들의 회로의 collection으로 component를 정의한다.

<thirty party component 정의 방법>

http://www.onsemi.com/pub/Collateral/1N4007.REV0.LIB

에서 모델 파라미터 다운 가능(simulation model 다운, lib file)

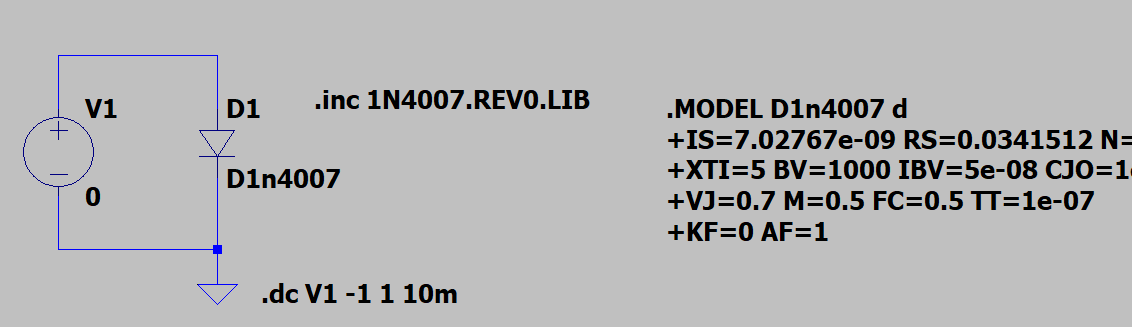

.MODEL D1n4007 d
+IS=7.02767e-09 RS=0.0341512 N=1.80803 EG=1.05743
+XTI=5 BV=1000 IBV=5e-08 CJO=1e-11
+VJ=0.7 M=0.5 FC=0.5 TT=1e-07
+KF=0 AF=1

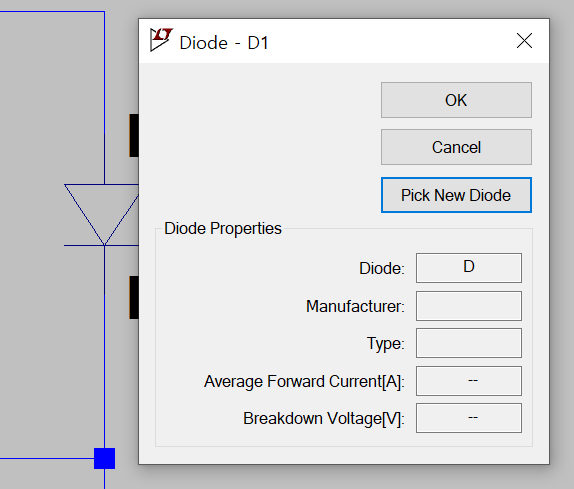

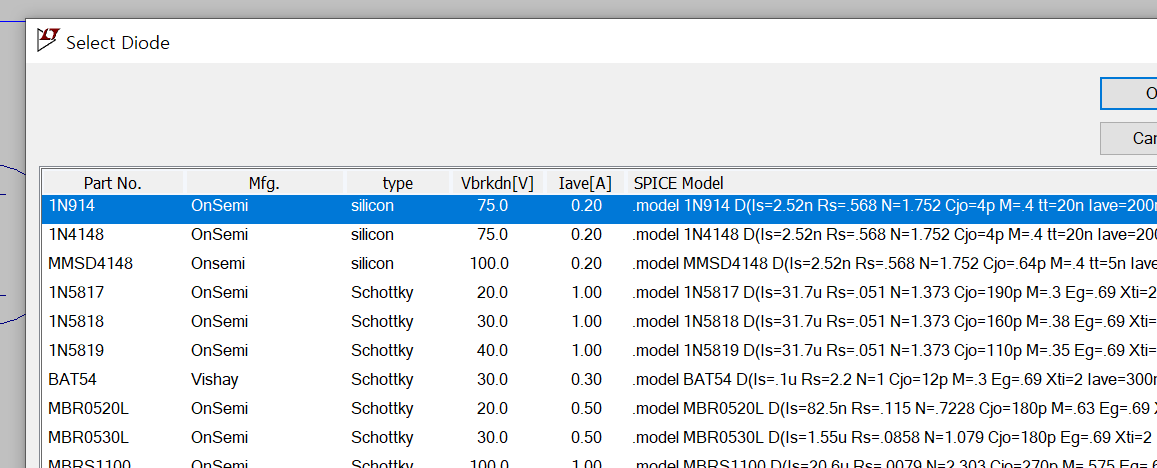

1. comp+오른쪽 버튼>pick New Diode

내장된 .model 사용가능

지금은 Ctrl+마우스 오른쪽 버튼

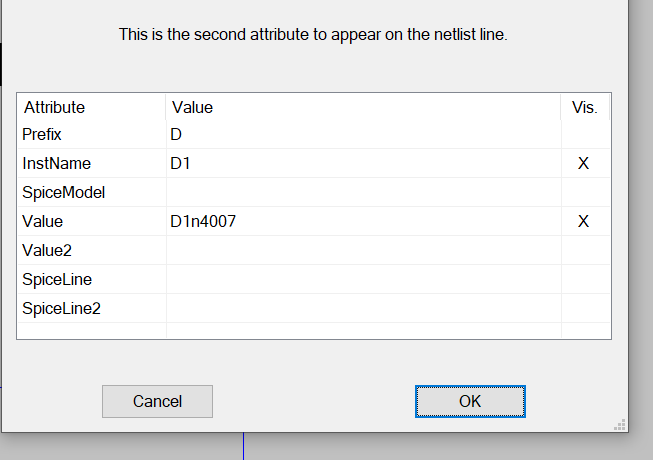

Prefix : comp type (중요)

Value 수정, thirty part comp 정의

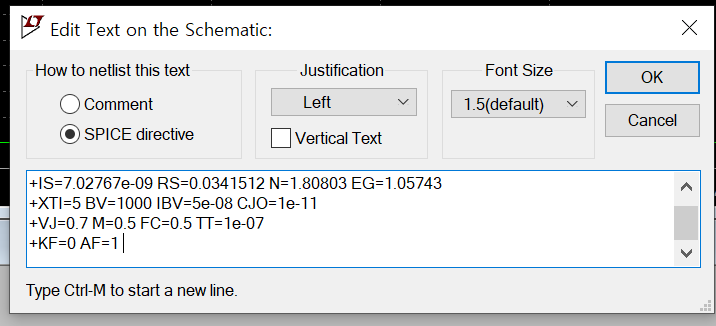

SPICE directive에서 설정

하지만 이건 인터넷으로 연결해서 모델 정보를 복사해 온것

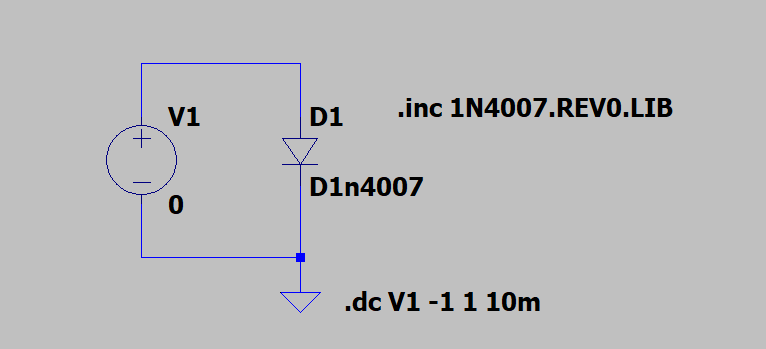

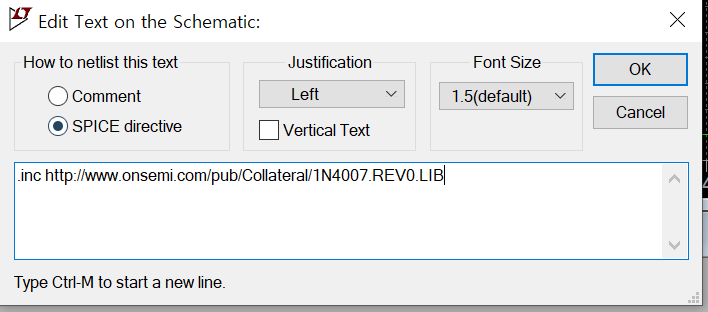

.inc command를 한번만 실행하면 local에 parameter set을 저장

명령어를 수정해서 실행해도 local에 parameter set이 저장되었기 때문에 동일하게 실행

아니면 그냥 lib file을 다운받아서 local에 저장해서 시작해도 됌

절대주소, full file name, 확장자명

어떻게 하라고 하는 못알아들음, 파일주소 관련해서 문제생기면 다시 확인

다운 받은 lib 파일을 schematic file과 같이 저장되어 있음

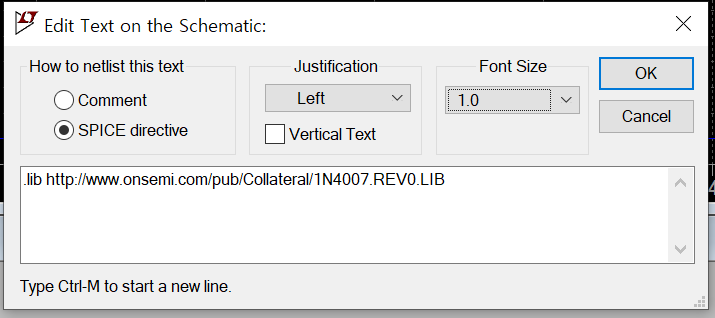

아까 위에서 놓친게 기존 lib path 설정하라는 소리였던것 같음.

.subckt 설명

unique naem, pin과 관련된 것들

sub circuit statement

작은 회로를 만들어서 block화 시키는 건가봄

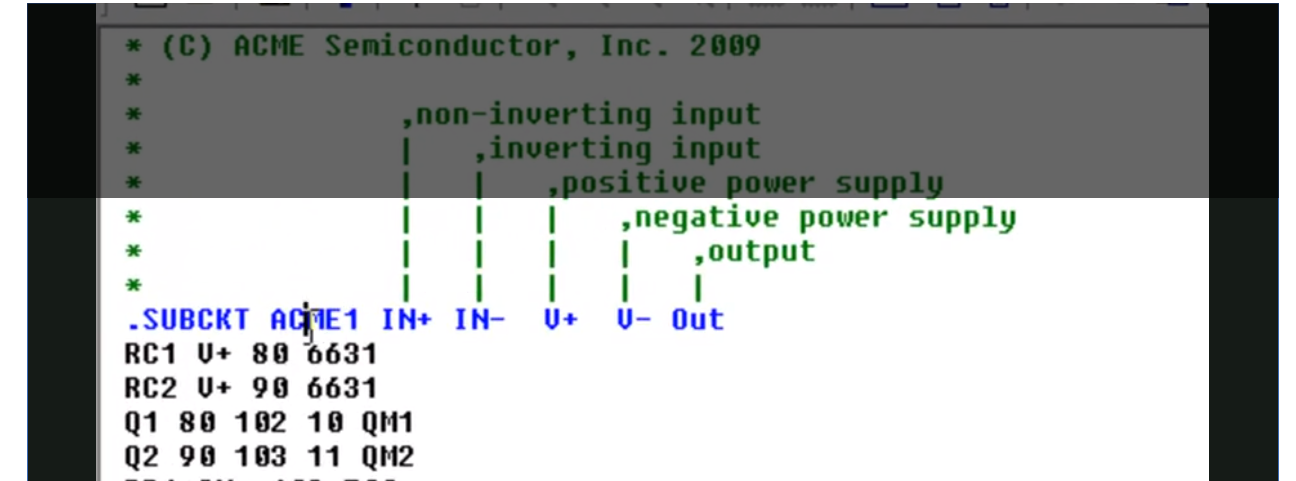

.SUBCKT ACME1

statement를 찾을 수가 없음.

저걸로 symbol을 만든건데...

필요하면 나중에 해보기

.inc ACME.mod

references :

https://www.analog.com/en/education/education-library/videos/5579239882001.html

3) schematic 그리기

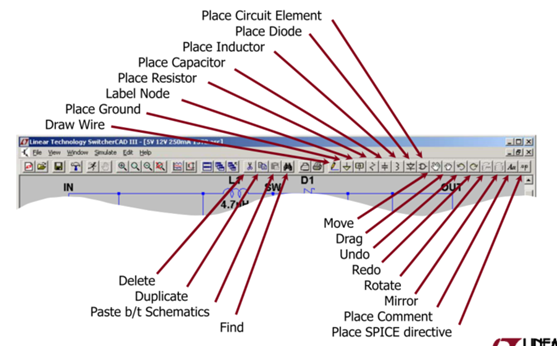

Rotate(Ctrl+R), Mirror(Ctrl+M)

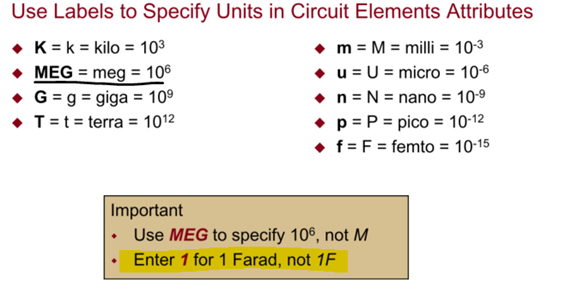

1F은 그냥 1만 입력, 1mega도 1MEG로 입력해야 함

- 최신 datasheet 얻는 방법

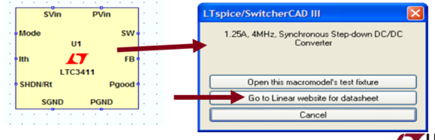

ctrl + 마우스 오른쪽 버튼 클릭

당신의 설계를 위한 참조로서 데이터 시트를 다운받기 위해 macromodel의 단축키를 사용하라. (마우스 오른쪽을 누르면 사라짐 )

좀 더 검토해 봐야 할 것

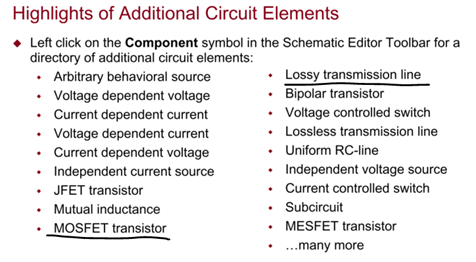

- circuit element database

몇 가지 부품들은 제조사별 특성의 database를 이용할 수 있다.

>R, C, L, Diode, BJT, MOSFET, JFET, 독립전압원, 전류원

- voltage source and load

Edit 할때 DC 전압, 전류 값을 넣기

- 파일 확장자 설명

1) LTSPICE 소개

LTSPICE는 freeware로 제약없이 사용가능

- 장점

1. 유료 tool을 능가하는 안정적인 SPICE circuit simulation, 회로 그리기에도 좋음

l  노드 수 제한 없이 사용가능

l  회로, 부품 editor

l  파형 viewer

l  수동소자 library 제공

2. switching mode power supplies(SMPS)에서 빠른 simulation

Linear Technology 제품들 1100이상의 macromodel들과 500+ SMPS

l  안정적인 상태보장

l  turn on transient

l  step response

l  efficiency, power computation

3. high level의 분석과 simulation option

2) 시작

l  Linear.com에서 기술자들에 의해 검증된 100개의 demo circuit들이 사용 가능하다.

l  Pre-drafted test fixture(jig)를 사용하라. 좋은 시작점이 될 것

l  당신만의 설계를 위해 schematic editor를 사용하라

>LTspice는 대부분의 LTC power devices를 위한 macromodels들을 포함한다.

l  Demo 회로 받는 방법 설명 됌

회로가 실제 application에서 적절하고 신뢰성 있게 동작하는 것은 고객들의 책임에 달려있다. PCB layout은 회로의 성능이나 신뢰성에 상당한 영향을 줄 수 있다.

l  Pre-Drafted Test Fixture(JIG)

개발동안 사용된 testing model로서 설계초안의 시작점을 제공해 줄 것.

> 단, 이는 LT사의 개발자들이 검토한 것이 아님

                       JIG, Macromodel 검색방법 설명 됌

Reference :

https://en.wikipedia.org/wiki/LTspice

https://www.analog.com/en/design-center/design-tools-and-calculators/ltspice-simulator.html#

- PSPICE의 버전

OrCAD 버전 16.2부터 라이선스를 설치하지 않으면 데모 모드로 동작.

데모 모드에서는 하나의 회로 안에 사용가능한 마디(node) 수는 64개, 사용 가능한 부회로(Subcircuit)의 수는 20개, 최대로 사용할 수 있는 소자의 수는 25개(TR의 경우 10개, OP amp의 경우 3개) 정도로 제한

하지만 비교적 복잡한 회로의 시뮬레이션도 가능하기 때문에 학교 및 산업체 여러 곳에서 폭 넓게 사용

- PSPICE 설치

Cadence OrCAD 16.2 SW 기준

CPU : Pentium4 이상

OS : Window XP or Windows Vista

하드디스크 : 최소 10G

메모리(RAM) : 512MB 이상

www.cadence.com/orcad 에서 최신 버전 다운

trial의 경우 설치 후 20일간 사용가능

- Or CAD 설치 프로그램

1. OrCAD Capture :

회로를 그리는데 사용되는 프로그램. 원하는 모든 시뮬레이션 관련 조작(회로의 작성 및 수정, 회로 해석 모드 결정, 각종 파라미터 설정)을 할수 있다.

전체 프로젝트 파일로 관리 > *.OPJ 형태의 파일로 저장

회로 파일 > *.DSN

2. PSpice AD :

시뮬레이션을 하는 동안 실제 계산을 수행

*.NET Netlist 파일

*.CIR circuit 파일

*.DAT  시뮬레이션 결과 파형 데이터

*.OUT 시뮬레이션 결과 문서 데이터

3. Stimulus Editor :

신호원의 파형을 편집하기 위한 프로그램

4. PSpice Optimizer :

회로설계 시에 최적 값(소자 값, 소자 파라미터 등)을 구해주는 프로그램

5. OrCAD PCB Editor :

OrCAD에서 그린 회로를 프린트 기판의 형태로 만들어 주는 프로그램

6. Model Editor :

표준 부품이 아닌 소자(다이오드,  TR, MOSFET, OP-amp)등의 PSPICE 파라미터를 설정할 수 있게 하는 프로그램

각각의 프로그램들은 독립적으로 동작이 가능한 stand-alone 프로그램들이다.
